| 加工定制：是 | 品牌：国产 | 型号：JDZ-10 |
| 产品认证：CCC | 额定电压：10KV | 使用场所：户内 |

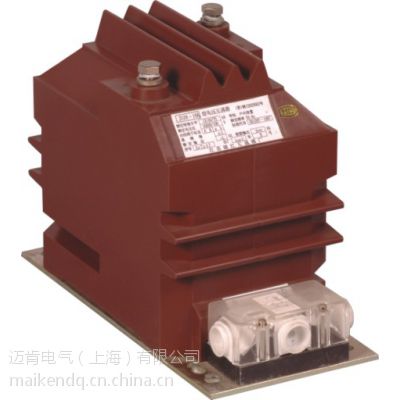

JDZ-10电压互感器
1.1技术标准产品性能指标符合GB1207-2006《电压互感器》及GB311.1-1997《高压输变电设备的绝配合》。
1.2产品用途JDZ-3、6、10型电压互感器适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护、自动装置和信号装置用。
1.3型号含义
1.4使用条件
1.4.1使用场所：户内；
1.4.2环境温度：－5℃～+40℃，日平均气温不超过+30℃；
1.4.3海拔：不超过1000m；
1.4.4大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
2、结构简介
本型电压互感器为半浇注式，体积小，气候适应性强。互感器铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。其一次、二次绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底板上。一次绕组的出线端子为A、B，二次绕组的出线端子为a、b。环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以改善电场的不均匀和电力线的畸变。本型电压互感器可用于单相及三相线路，当用于三相线路时，可用两台互感器接成V型。
3、技术参数
3.1基本技术参数见表（一）；
3.2额定电压：3kV、6kV、10kV；
3.3准确级组合：0.2/0.2、0.2/0.5、0.2、0.5、1、3。
4、接线图
5、订货须知
5.1产品型号；
5.2额定电压比；
5.3准确级次组合及额定二次负荷；
5.4其他非标产品可与本公司另行商定。
