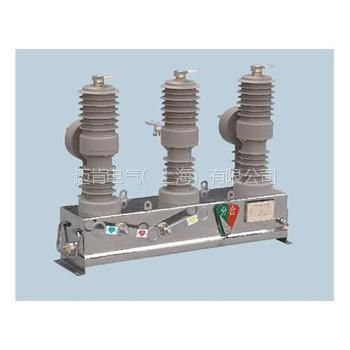

户外智能永磁真空断路器ZW32-12

一、

ZW32产品常见型号有：ZW32-12/630-12.5、ZW32-12/630-20、ZW32-12/T630-12.5、ZW32-12/T630-20、ZW32-12G/630-12.5、ZW32-12G/630-20、ZW32-12G/T630-12.5、ZW32-12G/T630-20、ZW32-12/1250-20等

ZW32M-12/630-20、ZW32-12M/630-20、ZW32-12F/630-20、ZW32-12C/630-20、W32-24/630-20等

二、

ZW32分为普通真空开关，永磁真空断路器，带太阳能面板永磁开关，智能看门狗真空断路器，

20KV柱上真空断路器等。（订货如没有看到自己要得型号及产品名称请直接拨打电话确认。）

三、

户外高压真空断路器型号：ZW20、ZW20AF/ZW20A/ZW6、ZW7、ZW8、ZW32、ZW32-24、ZW10、ZW43;

户内高压真空断路器：VS1、ZN63、ZN28、ZN73、ZN12、ZN23、ZN85；

四、概况

ZW32M-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV

的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

ZW32M-12

型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

性能特点：该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

五、断路器型号、名称及含义

ZW32M–12 / 630–20

Z:真空断路器、W:户外、32:产品设计序号、M为永磁机构或Y、12:额定电压(kV)、630：额定电流(A)、20：额定短路开断电流（kA）

六、使用环境条件

a)环境温度不高于+ 45℃，不低于–30℃；

b)空气相对湿度：日平均值不大于95%，月平均值不大于

90%；饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；在高湿度期温度急降时，可能凝露；

c)海拔高度不超过1000米；

d)地震烈度不超过8级；

e)无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予满足。

七、主要技术参数

7.1  断路器主要技术参数，见下表

7.2断路器机械特性参数，见下表

八、断路器的基本结构

8.1断路器由断路器本体、加装电压互感器和永磁控制箱三部分组成,断路器本体结构采用操动机构和灭弧室上下布置的形式，断路器本体内部结构图见图1

zw32永磁断路器基本结构

1分闸弹簧、2、辅助开关、3起吊装置、4驱动拉杆、5永磁机构、6箱体、7接线盒、8接地标牌

9绝缘拉杆、10下绝缘筒、11导电夹、12真空灭弧室、13上绝缘筒、14上出线座、15电流互感器

16下出线座、17电压互感器

图1断路器内部结构图

九、运输与储存

9.1

断路器在运输时必须整台装入封闭的包装箱内并予以可靠的固定，运输时不可

侧放、倒放。

9.2

应在干燥的室内进行产品的装箱或开箱，并核对产品和零部件是否完整、是否

与装箱单相符。

9.3

断路器应存放在干燥、通风、防潮、防震、无有害气体侵蚀的室内，长期存放

时应在传动部分涂上润滑油脂，并定期检查环境是否符合要求

十、随机文件

a)产品合格证；

b)安装使用说明书；

c)断路器接线图。

十、订货须知

用户在订货时应注明：

d)断路器的型号、名称及对控制箱内配置的要求；

e)断路器的额定电压、额定电流和额定短路开断电流和额定操作电压；

f)互感器变比、精度及数量；

g)所需备品、备件的名称和数量；

h)其他特殊要求。
