状态显示仪

• 产品概述

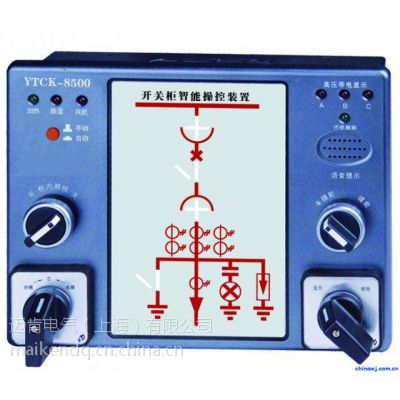

本产品开关状态模拟指示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带点指示,高压带电闭锁以及自动（手动）加热除湿控制、湿度控制，等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要***不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

 产品特点

1、控制方式：在待机状态（自动）下，传感器对周围环境相对温湿度变化进行检测，当环境湿度过高或温度过高（过低）时能自动接通负载，通过外接负载加热、通风，强制对介质进行改造以达到标准工作条件，直到结露不再产生,温度不再过高（低）系统重新处于监控状态。如此反复实现自动控制。在手动状态下，执行电路工作，负载加热、通风，强制对介质进行改造。负载输出继电器触点功率：AC220V/3A（带阻性负载）。

 注：产品负载为有源输出，负载不工作时有感应电，此属正常现象。

湿度启控：85%RH±5%RH （20℃时） 回差为 5%RH±1%RH；

温度启控：温度启控点固定, 误差为±3℃.回差为 5℃±1℃；

升温型传感器：当环境温度低于 5℃时, 启动负载加热 降温型传感器：当环境温度高于40℃时, 启动负载降温。

2、主要技术特性

使用环境：-10℃~50℃， ≤95%RH

 存储环境：-40℃~80℃，≤95%RH

抗电强度：外壳与端子之间≥AC2000V

绝缘性能：外壳与端子之间≥100M 模拟显示部分

  3、工作电源：DC110V DC220V AC220V（由用户订货时选择）

工作电流：<30ma<>

隔离开关指示：常  态   时，“  V”形 数 码 管绿 色 模 拟 条 发 光；隔 离 开关 闭 合 时，“ V”形 数 码 管 红色模拟条发光。

断路器状态指示：断路器分、合闸，无源触点输入。断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条发光。断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条发光。

工作位置指示：无源触点输入。工作位置触点闭合时，“十”形数码管红色垂直模拟条发光，指示断路器处于工作位置。试验位置触点闭合时，“十”形数码管绿色水平模拟条发光，指示断路器处于试验位置。断电时红、绿发光条均不亮指示断电状态

接地闸刀位置指示：无源触点输入闭合，“V”形数码管红色模拟条发光，表示接地合闸。无源触点输入断开，“V”形数码管绿色模拟条发光，表示接地断开。

弹簧储能指示：无源触点输入闭合，红色弹簧符号亮，表示已储能。无源触点输入断开，绿色弹簧符号亮，表示未储能。

（注：1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。2、失电状态所有的发光指示均不亮。）
