| 品牌：国产 | 型号：JP柜,400kVA,双回,有补偿 | 加工定制：是 |
| 额定电压：400V | 额定频率：50hz | 介电强度：详见说明V |
| 整机功耗：详见说明W |

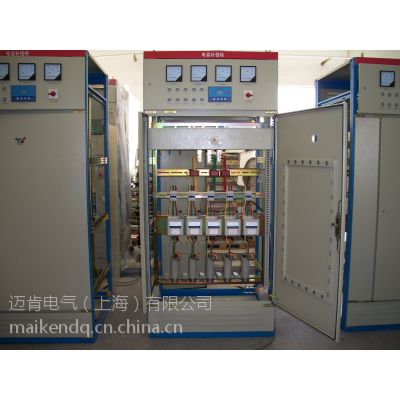

JP型户外配电无功补偿综合柜
一、产品概述
JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。 JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保
护和无功功率自动补偿。
产品特点
JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下：
1、配电+补偿+计量
2、配电+补偿
3、配电+计量
4、补偿+计量
5、配电
6、计量
7、补偿
三、主要性能
1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。
2、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能
3、自动运行功能：停电推出、送电后延时10s自动恢复
4、可提高电网功率因数达到0.95以上
四、运行条件
1、环境温度： -40℃～+55℃
2、空气相对湿度：≤90%（相对环境温度为20℃～25℃）
3、海拔高度： 不超过3000m
4、环境条件： 适用于箱体内安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
5、安装位置：与地面垂直的倾斜度不超过5?
五、技术参数：
1、额定电压：400V
2、额定频率：50Hz
3、配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）
4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。
5、馈电回路：一般分2路,每路按所配变压器总容量的80%～***配置,如用户有特殊要求,按用户要求。
6、补偿方式：循环投切，编码投切，模糊控制自动投切。
7、控制物理量：无功功率或无功电流8、最快响应时间：≤20ms
六、订货须知
1、方案编号
2、配变容量、馈电路数、补偿容量、电容器分组要求
3、对控制器、投切开关、电能表、箱体材质和颜色的要求
4、是否加装漏电保护功能
5、是否配套安装支架
