| 品牌：国产 | 型号：TBBWZ-12 | 加工定制：是 |
| 额定电压：6-10KV | 额定频率：50hz | 介电强度：详见说明V |
| 整机功耗：详见说明W |

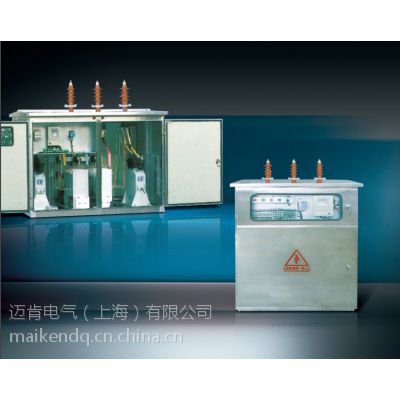

TBBWZ高压线路无功补偿装置
一、产品概述
TBBWZ系列高压线路无功自动补偿装置适用于6-10KV输电线路中，安装于户外柱上。作为提高功率因数，降低线路损耗，改善电压质量之用。
二、使用范围
1、安装方式：户外柱上安装
2、环境温度：-40℃～+50℃
3、海拔高度：≤1000m
4、风速：≤35m/s
5、周围无腐蚀性气体或蒸汽，无导电性或爆炸性尘埃。
三、型号及含义
四、主要技术参数
1、额定电压：6-10KV
2、额定频率：50HZ
3、补偿容量：30-900Kvat
4、二次控制电压：AC220V
5、主回路工频耐压：42KV/mi
6、辅助回路耐压：2.5KV/min
7、雷电冲击耐压：75KV
8、使用寿命：300000次以上。
五、产品特点
1、电容内置熔丝和放电电阻，断电后自放电，确保运行安全。
2、电容器可内置或外置，容量按1：2配置，可实现三级投切。
3、可按电压、功率因数、无功电流等方式自动投切。
4、具有进压、欠压、过流、缺相保护功能
5、装置既可自动投切，也可以手动投切，方便用户调试和操作。采用高压真空接触器开关投切电容，可频繁投切，具有寿命长，***，免维护等特点。
6、采用***水平的智能无功补偿控制器作为控制核心，可显示电路各项参数，如：电流、电压、有功、无功、功率因数、电流电压畸变率、谐波含有率等。并将每日正点数据与日统计数保持200天以上，最长可达800天。控制器具有“四遥”（遥测、遥控、遥调、遥信）功能。
7、采用现场和远程通讯，可实现实时、定时召唤各项电力参数，修改控制参数，远程投切电容。采用短距离（30-50m）无线通讯可实现掌上电脑数据现场抄表。
8、电容配置每组最小容量50Kvar，容量900 Kvar，配置可为一组固定，一组自动投切，或两组自动投切。
六、订货须知
1、需补偿线路的电压等级
2、提供该线路一年内的有功功率、无功功率、电流，最小电流、平均电流统计表
3、该线路变压器网络布置图，及各变压器装机容量
4、补偿容量和补偿方式，电容内置或外置
5、补偿组合方式：自动或自动加固定
6、单杆安装或双杆安装
7、控制方式：无功、电压、时间
8、壳体采用冷轧钢或是不锈钢。
