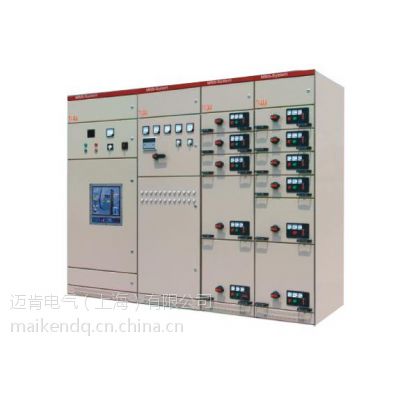

MNS型低压抽出式开关柜

一、概述及用途

MNS型低压抽出式开关柜是我公司参考了瑞士ABB公司的MNS系列低压开关柜而开发的***低压开关柜。产技术标准符合IEC439M《低压成套开关设备和控制设备》；GB7251.1-1997《低压成套开关设备》等标准要求。 MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢，轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50~60Hz，额定工作电压660V及以下的电力系统的配电设备的电能转达换、分配及控制之用。

二、使用条件

2.1周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

2.2大气条件：空气清洁，相对温度在温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。2.3海拔高度不超过2000m。

2.4本装置适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

2.5如果上述使用条件不能满足时，应由用户和制造厂协商解决。

2.6当本装置使用海上石油和核电站时，应另行签订技术协议。

三、产品特点

a、结构：框架结构采用钢板冲压弯制成形，通过特殊的连接方式使结构具有较高的强度和较好的接地连续性。

 b、通用性：实行模数化设计，以E=25nlm为模数的C型型材能满足各种形式的组合，可分别组成保护、操作、控制、配电、测量等标准单元。

 c、技术性能：主要参数达到当代***。

 d、互换性：功能单元可以整体装卸，并且相同规格的功能单元具有互换性。

e、安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

 f、灵活性：可与MLS产品连屏或PC柜与MCC柜混合装在同一柜内，MCC柜可组合成单面操作柜和双面操作柜。

g、可靠性：具有理想的热循环散热效果，使供配电质量得到***。

四、技术参数

装置的主要技术参数见表

电气性能：

1.额定绝缘电压:690V

2.额定工作电压:380V,660V

3.主母线工作电流：5500A(IP00),4700A(IP30)

4.主母线短时(1S)耐受电流100KA(有效值)

5.主母线短时峰值电流 250KA(值)

6.配电母线（垂直母线)工作电流1000A

7.配电母线(垂直母线)短时峰值电流标准值90KA(值) 加强型：130KA(值)

防护等级

符合IEC529、DIN40050标准

 IP30对大于φ2.5固体防护

IP40对大于φ1.0固体防护

IP54对尘埃对任意方向喷洒防护（订购IP54防护等级时应与本厂协商）

五、抽屉类型

有五种标准尺寸，都是以8E(200mm)高度为基准：

● 8E/4：在8E高度空间组装4个抽屉单元

● 8E/2: 在8E高度空间组装2个抽屉单元

● 8E:在8E高度空间组装1个抽屉单元

● 16E:在16E(400mm)高度空间组装一个抽屉单元。

● 24E:在24E(600mm)高度空间组装1个抽屉单元。

六、订货须知

用户应提供以下资料

（1）主电路方案单线3系统图和母线规格。

 (2)原理图或原理接线图。
