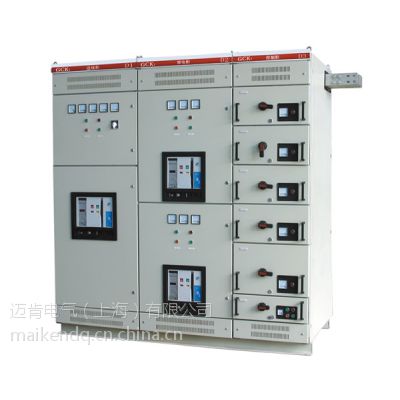

GCK 型低压抽出式开关柜

一、产品简介：

GCK 型低压抽出式开关柜 ( 以下简称开关柜) 适用于交流 50(60)HZ 、额定工作电压 660V 及以下的控配电系统。由动力配电中心(PC) 柜和电动机控制中心(MCC) 两部分组成。作为动力配电电动机控制及照明等配电设备。

开关柜符合IEC60439-1 《低压成套开关设备和控制设备》、GB7251.1-1997 《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。

且具有分断能力高、动热稳定性好、结构***合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、单台柜体所容纳的回路数较多、节省占地面积、防护等级高、***、维修方便等优点。本产品广泛应用于发电厂、变电所、冶金、纺织、石油化工、厂矿企业、高层建筑等场合。

二、产品特点：

结构紧凑, 在较小的空间内可容纳较多的功能单元, 节省用户投资。

1. 结构通用性强。柜体采用C 型材(E=25mm) 模数化结构拼装而成，组装灵活。

2. 各种大小抽出式单元可以任意组合, 以满足系统的设计要求。

3. 垂直母线及出线有良好的绝缘防护 , 从而***了柜后维修***。

4. 设计独特的机械锁定机构, 具有明显的运行、试验、抽出位置标志 , 操作***。

5. 抽屉推进机构采用轴承滚动 , 抽屉操作灵活方便 , 相同规格抽屉互换性强。

 6. 设计方案组合性强 , 可自由地组合抽屉式方案和固定分隔式方案 , 满足各种场合需要。

三、技术参数

四、开关柜的分类

(1)受电柜

(2)母线联络柜

(3)馈电柜

(4)电动机控制柜

(5)电源切换柜

(6)功率因数补偿柜

五、产品结构

●柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零件通用性强，机械强度高；

●柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以***使用安全；

● 柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠；

●机械联锁：MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以***安全，联锁机构带有解锁装置，操作电工必要时可藉解锁装置在通电情况下开启室门，检视抽屉内部；

●受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置；

● 开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。

六、订货需知

用户应提供：

(1)一次回路方案及单线系统图；

(2)二次回路原理图，如用户未提要求，制造厂按厂标准接线；

(3)开关柜排列图，变电所平面图；

(4)每个回路电路元件的详细规格参数；
