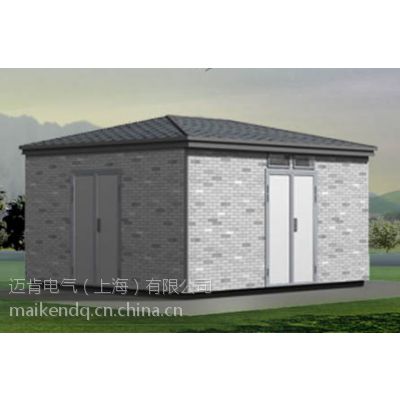

ZBW12-10/0.4欧式箱变

一、概述

ZBW1210/0.4－□型变电站是由高压开关设备、配电变压器、低压开关设备、电能计量装置、功率因数补偿装置等按一定的接线方式组合在一个或几个箱体内的成套装置。广泛由于城市高层建筑、住宅小区、厂矿企业、路灯、宾馆、油田、机场、车站、商场、基建工地等场。所作为10/0.4kV、额定频率50HZ网络中的成套配电装置, 产品具有成套性强、安装周期短、深入负荷中心、运行***、占地面积小、投资省、造型美观、与周围环境色彩协调一致等特点。

二、特点

箱变基本结构为“目”字形和“品”字形, 根据用户要求, 箱变可设置内走廊。内部分成三个大的功能室, 即高压室、变压器室、低压室, 各室功能齐全。

箱体骨架采用槽钢和角钢焊接而成, 具有较高的机械强度. 箱体外壳材料选用新型复合材料, 抗辐射能力强, 夏天可减少太阳热辐射。顶盖为双层空间, 上层空间装岩棉板为隔热, 下层空间的四周檐上均有条孔, 作为对流.散热。

变压器室门两对面有百叶窗,以利空气对流。为防止尘埃污秽, 变压器高压桩端采用密封措施。

箱变采用自然通风和强迫通风两种形式, 三个室均有通风道, 排风扇有问温控装置, 按设定温度自动启动或关闭,***变压器满负荷运行。

实践证明容量在315kVA以下,箱变在满负荷出力不需强迫通。

高压室由HXGN1B—12环网柜或KYN28—12柜组成一次供电系统,

可布置成环网供电、终端供电、双电源供电等多种供电方式, 还可装设高压计量元件, 满足高压计量的要求. 高压室结构紧凑合理, 并具有全面防误操作功能。

变压器可选择S9、S11, SC9, SCB9等油浸式和干式,变压器室设有自动启动强迫风冷系统、防凝露系统及照明系统。

低压室根据用户的要求,可采用面板式或柜装式,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能, 满足用户的不同要求, 并方便用户的用电管理。

三、使用条件：

1、底座要求承受20吨压力海拔高度：H≤2000m（超海拔时，要特别说明）

2、环境温度：－25℃≤T≤＋40℃

3、污秽等级：Ⅱ、Ⅲ级

4、相对湿度：日不大于95% 月不大于90%

5、防护等级：IP23D 无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所

四、型号说明

五、主要技术参数

六、随机文件及附

产品附有装箱单、文件资料清单、出厂合格证。安装使用说明书、检 定 报 告、电 气 原 理 图、二次 按 线 图的 备 件。主 要 元 器 件 的 使 用 说 明 书，钥匙及根据协议提供的备件。

七订货须知

订货时须提供以下资料

1. 变电站型号，数量；
2. 变压器型号，容量；
3. 高低压一次接线方案及主要元件的型号和參数；

4. 外壳材料，颜色及要求；

5. 高原地区请提供海拔高度与气象条件；

  6.用户如有其它要求可在订货时面谈。
