| 品牌：国产 | 型号：DFW2-12/630-4 | 加工定制：是 |
| 额定电流：100-800A | 短路关合电流：10-50KA | 壳体防护等级：IP43-55 |
| 外形尺寸：自定义mm | 型号报价：5800 |

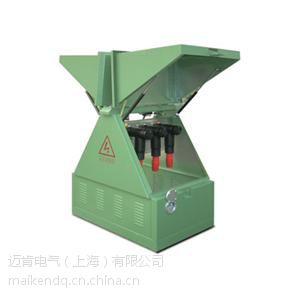

DFW户外高压电缆分支箱
概述
DFW□型系列户外电缆分支箱适用于三相交流12至40.5kV、50Hz电力系统中，可用于地下电缆系统分支的场合。其简单、方便、灵活的联接组合方式，是电缆从开关柜出线后进行汇集与分接的主要电气制备。箱体全部为金属钢板和不锈钢板，厚度为2mm壳体采用防腐设计和特殊喷漆处理。在恶劣环境中可靠运行（寿命≥30年）
一、DFW□型系列户外电缆分接箱的特点：
（1）采用SF6全绝缘、全密封模块，免维护设计。
（2）全绝缘、全密封结构，可触摸型式，***，免维护，体积小、重量轻、结构紧凑、安装简
单，操作方便适用于各种恶劣环境，并满足防潮的要求, SF6气室防护等级达到IP65。
（3）体积小，便于安装和操作。
（4）喷塑工艺和工序符合***，抗腐蚀。
（5）以***、无味、绝缘强度高的SF6气体作为其绝缘介质，母排、连接件、负荷开关、全部置于SF6气包中，真 正 实 现 户 外 型、全 绝 缘、全 密 封 结 构 。SF6气体年泄露率小于千分之0.25,箱体上装有SF6气体压力计，可 随 时 检 查 气体压力，通过RTU可远传到控制中心。
（6）接线采用全绝缘可触摸式电缆头，电缆接线安全、灵活。
二、技术要求
1、绝缘额定绝缘水平应符合GB311.1《高压输变电设备的绝缘配合》；
2．长期工作时的发热连接件以及连接母线等长期工作时的发热应符合GB／T11022《高压开关设备及控制设备标准的共同技术条件》；
3 .额定短时耐受电流和额定峰值耐受电流主回路额定短时耐受电流20kA,4s;额定峰值耐受电流试验50kA(峰值)；
4.回路电阻产品总装后，总回路电阻≤80μΩ。
5.防护等级为IP34;
三、全称及型号说明
1、带开关电缆分支箱
2、欧式电缆分支箱
3、美式电缆分支箱
四、订货需知
1、电压
2、电流
3、其它相关资料说明
