| 品牌：国产 | 型号：XJ01-22KW | 加工定制：是 |
| 额定电流：33-1097A | 短路关合电流：详见说明KA | 壳体防护等级：IP30 |
| 外形尺寸：详见说明mm | 型号报价：1280 |

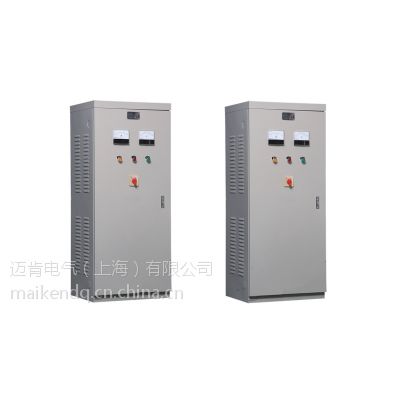

自藉减压起动箱（柜）
一、概述
自耦减压起动箱适用于额定电压交流380V（660V）额定功率至600KW的三相鼠笼型感应电动机作为降压起动之用，利用自耦变压器的降压功能，降低电动机的启动电流，将电动机加速到接近到额定转速，***电动机的正常运行，且减少电动机起动电流，以改善当电动机起动时对电网的冲击与影响。
该起动器符合ＧＢ１４０４８．４和ＪＢ／Ｔ ８２５２标准，全系列产品通过３Ｃ认证
二、使用环境
A、海拔高度不超过2000M
B、周围空气温度不高于+40℃摄氏度，24小时内平均不超过+35℃，不低于-5℃
C、空气相对湿度在温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度。最湿月平均***温度不超过+20℃，该月的平均相对湿度不超过90%，由于温度变化发生在产品上的凝露必须采取措施除去。
D、空气污染等级为3级
E、安装条件1、安装与水平面的倾斜度不超过5度
F、无明显震动和冲击的地方，
J、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）
三、型号说明
四、产品结构
本产品为箱式防护柜子式结构，有自耦变压器、交流接触器、电机保护器(时间继电器、时间继电器)等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦及以上的产品，具有手动自动两种控制方式，由转换开关进行切换
五、技术参数
起动箱电动机保护器和热继电器电流整定值：
（1）、75KW及以下者，保护器的整定电流等于或稍大于电动机的额定电流，但不得大于电机整定电流的1.05倍。
（2）、115KW以上者，整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。
六、外形尺寸
七、订货需知
产品型号、规格、数量
