| 加工定制：是 | 品牌：国产 | 型号：GZDZ-06/3 |
| 工作电压：380V | 额定电流：详见说明A | 外形尺寸：详见说明mm |
| 适用范围：500KV以下的变配电站和60万KW以下发电厂的直流操作电源 |

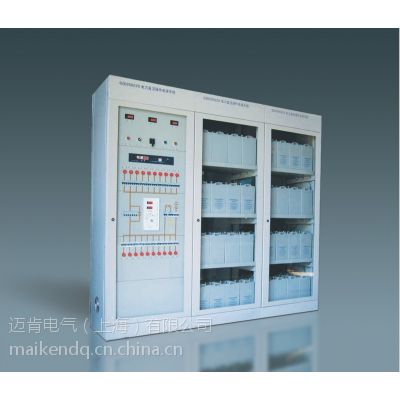

GZDZ-06直流屏
一、产品说明
智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。 作为高庄断路器直流操作机构的分合闸电源及控制回路、继电保护、信号回路、事故照明的直流电源。
二、工作原理
本产品是镉镍蓄电池直流屏内装有两套三相可控硅整流装置。其中1＃整流器按稳压方式运行，直接向控制母线供电，2＃整流器既可以按稳流方式运行，承担对蓄电池组的主充及浮充任务，蓄电池组直接向合闸母线供电，蓄电池组经硅链降压向控母供电，以确保控制母线在任何情况下都保持电压连续。
三、主要特点
1、用三相全控桥式整流器代替了传统产品中的铁磁饱和式主充机，浮充机，克服了传统产品稳压、稳流精度低噪声大、温升高等缺点。
2、备用通道的调入方工采用无触点开关动投入。
3、本系列直流屏对蓄电池的充电采用的充电方式，前期恒流，后期恒压，并可实现充电状态的自动转换。
4、本系列直流屏设有自动稳流，动稳压、限流、短路保护及过压保护功能。
5、整机可对外输出母线电压高低，母线接地，充电机故障等信号接点。
四、技术指标
4.1 三相交流输入电压380V（+15%，-10%），频率50 HZ。
4.2 控制母线直流输出电压：220V。
4.3 控制母线直流输出电流额定值：14A。
4.4 免维护全密封铅酸蓄电池的电池容量额定值：6***H。
4.5 直流屏在0.5秒内瞬时输出电流值2C： 130A。
4.6 控制母线电压稳定度 ≤±2%。
4.7 控制母线电压纹波系数 ≤±0.1%。
4.8 恒流精度 ≤±0.5%。
4.9 合闸母线电压 ≤+15%，-10%。
4.10 限流输出电流(A)：1.2IN。
4.11 效率 ≥90%。
4.12 功率因数 ＞0.92。
4.13 响应速度：0.2ms。
4.14 整机噪声 ≤50dB。
4.15 均流方式：自动均流。
4.16 谐波：无干扰。
4.17直流屏安装尺寸：2200*800（1000、1200）*600（800）
2300*800（1000、1200）*600（800）
4.18柜体结构: 前玻璃门,后百页窗双开门
